前言

写一个 Canvas 2D 渲染引擎，让绘制更简单些。

参考： Canvas的高级绘制技巧和事件系统 canvas进阶——如何实现canvas的事件系统聊聊Canvas事件机制相关 (非API层,偏框架设计方面) 【前端】从零开始的Canvas事件处理系统（上）从0-1入门数据可视化-canvas事件系统如何实现一个canvas渲染引擎 canvas核心技术-如何实现碰撞检测二、Canvas进阶-9、碰撞检测 “等一下，我碰！”——常见的2D碰撞检测浅谈 Canvas 渲染引擎手把手教你打造一款轻量级canvas渲染引擎 leaferjs，全新的 Canvas 渲染引擎

基本架构

Canvas 的原生 API 是非常底层的，所有图形不分层级、父子关系依次覆盖绘制。

为了方便绘制，一个 Canvas 引擎应该如下设计：

**数据结构：**仿照 DOM 树结构，设计出层级关系的图形树结构。
**层级关系：**抽象出节点，具有坐标位置、样式等基础属性，节点之间可以有父子、兄弟关系。
**组：**一个节点及其子节点的集合，可以看作一个组。组也是一个节点，可以作为其他组的子节点。各种图形类都继承自组。
**绘制顺序：**祖先节点最先绘制，后代节点后绘制，兄弟节点由 z-index 控制，视觉上子元素在上层。
**定位：**子节点完全依赖父节点进行定位，相当于 position:static。
**锚点：**在canvas中一切变换都是相对于原点进行的，所以需要实现锚点来确定变换的中心。
**封装：**将 Canvas API 的封装成更简单、清晰的形式，贴近于我们熟悉的 DOM，屏蔽底层绘制细节。
**性能：**异步批量渲染、离屏渲染、脏区渲染。
**包围盒：**AABB、OBB、碰撞检测。这是为了知道每个节点的位置和大小，以便处理图形相交、事件等。
**排版系统：**成熟的 canvas 库一般具有排版系统，可以脱离坐标系进行布局。
**多画布：**大型的应用可能需要多个画布，就如 Konva，它抽象出了一个舞台 Stage，包含多个画布 Layer，每个 Layer 可以包含多个节点 Node。

qx-canvas

项目地址：qx-canvas

花了一星期时间完成，虽然还没用过 pixijs，但 api 格式是仿照其设计的。

实现了基础图形和路径的绘制、以组为基本渲染单元的树结构、完善的碰撞检测、具有传播机制的事件系统。可以像 DOM 一样操作 Canvas 图形。

项目结构：

├───📁 display/ # 布局管理，树结构
│   ├───📄 group.ts # 组
│   ├───📄 index.ts
│   └───📄 node.ts # 节点
├───📁 events/ # 事件
│   ├───📄 eventAdmin.ts # 事件管理器
│   ├───📄 eventClient.ts # 事件中心
│   ├───📄 eventObject.ts # 事件对象
│   ├───📄 eventSystem.ts # 事件系统
│   └───📄 index.ts
├───📁 graphics/ # 图案
│   ├───📁 style/ # 上下文样式
│   │   ├───📄 fill.ts # 填充样式
│   │   ├───📄 index.ts
│   │   └───📄 line.ts # 描边样式
│   ├───📄 graphics.ts # 图案类
│   ├───📄 graphicsData.ts # 图形数据
│   └───📄 index.ts
├───📁 math/ # 数学相关
│   ├───📄 bezier.ts # 贝塞尔曲线
│   ├───📄 constant.ts # 常量
│   ├───📄 index.ts
│   ├───📄 matrix.ts # 3*3矩阵
│   ├───📄 point.ts # 点
│   └───📄 transform.ts # 变换矩阵
├───📁 renderer/ # 渲染相关
│   ├───📄 canvasRenderer.ts # canvas2d渲染器
│   ├───📄 index.ts
│   └───📄 renderer.ts # 渲染器
├───📁 shapes/ # 各种可绘制的基础图形
│   ├───📄 circle.ts # 圆
│   ├───📄 ellipse.ts # 椭圆
│   ├───📄 image.ts # 图像
│   ├───📄 index.ts
│   ├───📄 path.ts # 路径
│   ├───📄 polygon.ts # 多边形
│   ├───📄 rectangle.ts # 矩形
│   ├───📄 roundRect.ts # 圆角矩形
│   ├───📄 shape.ts # 图形抽象类
│   └───📄 text.ts # 文本
├───📁 test/ # 测试
│   └───📄 index.ts
├───📁 types/ # 类型
│   ├───......
├───📁 utils/ # 工具函数
│   └───📄 index.ts
├───📄 app.ts # 库入口
└───📄 index.ts # 打包入口

快速开始

安装：

pnpm i qx-canvas -S

将 canvas 元素传入 App 类，即可创建一个 App 实例。App 用于管理整个 canvas 及其事件系统。

import * as QxCanvas from "qx-canvas";
const app = new QxCanvas.App({
  canvas: document.querySelector("canvas")!,
});

接着使用 Graphics 类创建图案对象，并挂载到 app.stage 舞台(根节点)上。

绘制图形：
Graphics 具有一系列绘制基础图形的方法，它们以 draw 开头，如 drawRect、drawCircle、drawLine 等。
但你应该先调用 beginFill 或 beginLine 方法，以表明开始填充或描边，并传入样式参数。

添加事件：
你可以为图案对象添加事件监听器，如 click、mousedown、mousemove 等，并具有和 DOM 一样的事件传播机制。

const rect1 = new QxCanvas.Graphics()
  // `Graphics` 的所有方法都支持链式调用
  .beginFill({
    color: "blue",
  })
  .drawRect(200, 0, 100, 100)
  .setPivot(200, 0) // 设置变换中心
  .setRotation(45) // 顺时针旋转45度
  .setScale(2, 2) // 放大两倍
  .setAlpha(0.5) // 透明度
  .setCursor("pointer") // 鼠标样式
  .addEventListener("click", (e) => {
    // 若你需要在异步环境中使用事件对象，需要调用 clone 方法，以拷贝其副本。
    console.log(e.clone());
  });
app.stage.add(rect1);

app.stage 是舞台、根节点，所有 Graphics 图形都是其后代节点，其类型为 Group 表示组的概念。

Graphics 继承自 Group，也就是说，所有图形节点本身也是组，可以添加子节点，以此形成树结构。

const circle1 = new QxCanvas.Graphics()
  .beginLine({
    width: 5,
  })
  .setPosition(0, 100) // 设置位置偏移量
  .drawCircle(200, 0, 20);
rect1.add(circle1); // 作为rect1的子节点

在同一个组中，其透明度、变换(旋转、缩放等)是共享叠加的，如：父节点的变换叠加上子节点自身的局部变换，形成子节点最终的全局变换效果。

Graphics 除了可以绘制基础图形，还可以绘制路径，这和原生 Canvas 类似，不过和绘制图形一样，需要提前调用 beginFill 或 beginLine 方法。

const path1 = new QxCanvas.Graphics()
  .beginLine()
  .moveTo(100, 100)
  .lineTo(200, 200)
  .lineTo(300, 100)
  .closePath();
app.stage.add(path1);

API 文档

较为详细的 API 文档。

App

App 类是整个引擎的入口，用于管理整个 canvas 及其事件系统。

const app = new QxCanvas.App({
  canvas: document.querySelector("canvas")!,
});

参数：

export interface IAppOptions {
  // 传入的canvas元素
  canvas: HTMLCanvasElement;
  // canvas 元素宽高
  width?: number;
  height?: number;
  // 背景颜色
  backgroundColor?: string;
  // 背景透明度
  backgroundAlpha?: number;
}

属性和方法：

declare class App<T extends IContext["ctx"] = CanvasRenderingContext2D> {
  readonly stage: Group; // 舞台，根节点
  constructor(options: IAppOptions);
  clear(): void; // 清空舞台
  resize(width: number, height: number): void; // 调整canvas大小
  get ctx(): T; // 获取canvas上下文
  get canvas(): HTMLCanvasElement; // 获取canvas元素
}

Node

Node 类是所有节点的基类，具有一些基础的属性和方法。(内部类，未向外暴露)

declare abstract class Node extends EventClient {
  visible: boolean; // 节点是否可见
  readonly transform: Transform; // 变换对象
  cursor: Cursor; // 鼠标样式
  hitArea: Shape | null; // 自定义碰撞图形（区域）
  parent: this | null; // 父节点
  readonly children: this[]; // 子节点列表
  id: string; // 节点id
  class: string[]; // 节点类名
  get zIndex(): number; // 获取节点层级
  set zIndex(value: number); // 设置节点层级

  // 一些操作属性的方法，返回this，方便链式调用
  setZIndex(index: number): this; // 设置节点层级
  setAlpha(alpha: number): this; // 设置透明度
  setVisible(visible: boolean): this; // 设置可见性
  setCursor(cursor: Cursor): this; // 设置鼠标样式
  setHitArea(hitArea: Shape): this; // 设置碰撞区域
  setId(id: string): this; // 设置节点id
  setClass(className: string): this; // 覆盖设置类名
  addClass(className: string): this; // 添加类名
  removeClass(className: string): this; // 移除类名
  setScale(x: number, y: number): this; // 设置缩放
  setRotation(rotation: number): this; // 设置旋转角度
  setPosition(x: number, y: number): this; // 设置位置偏移量
  setPivot(x: number, y: number): this; // 设置变换中心
  setSkew(x: number, y: number): this; // 设置倾斜角度

  // 添加事件监听器
  addEventListener(type: EventType, listener: EventListener, options?: boolean | EventOptions): this;
  // 移除事件监听器
  removeEventListener(type: EventType, listener: EventListener, capture?: boolean): this;

  // 根据id或class查找子节点
  findById(id: string): this | null;
  findByClass(className: string): this[];
}

Group

Group 类是组对象，继承自 Node，用于管理子节点。(内部类，未向外暴露)

declare class Group extends Node {
  add(child: this | this[]): this; // 添加子节点
  remove(child: this): this; // 移除子节点
  removeChildren(): this; // 移除所有子节点
  removeSelf(): this; // 从父节点移除自身
  destroy(): void; // 销毁节点，移除自身及所有子节点
  getSpreadPath(): Group[]; // 获取传播路径，即从根节点到自身的路径

  // 生命周期
  onBeforeMount(handler: (item: this) => void): this;
  onMounted(handler: (item: this) => void): this;
  onBeforeRender(handler: (item: this, renderer: CanvasRenderer) => void): this;
  onRendering(handler: (item: this, renderer: CanvasRenderer) => void): this;
  onRendered(handler: (item: this, renderer: CanvasRenderer) => void): this;
  onBeforeUnmount(handler: (item: this) => void): this;
  onUnmounted(handler: (item: this) => void): this;
}

Graphics

Graphics 类是图案对象，继承自 Group，用于绘制图形、路径，以及绑定事件监听器。

declare class Graphics extends Group {
  readonly graphicsDataList: GraphicsData[];
  // 开始填充或描边
  beginFill(style?: Partial<FillStyleType>): this;
  beginLine(style?: Partial<LineStyleType>): this;
  // 结束填充或描边
  endFill(): this;
  endLine(): this;

  // 判断点是否在图形内
  contains(p: Point): boolean;

  // 绘制基础图形
  // 矩形
  drawRect(x: number, y: number, width: number, height: number): this;
  // 圆
  drawCircle(x: number, y: number, radius: number): this;
  // 椭圆
  drawEllipse(x: number, y: number, radiusX: number, radiusY: number): this;
  // 圆角矩形
  drawRoundRect(x: number, y: number, width: number, height: number, radius: number): this;
  // 多边形
  drawPolygon(points: number[]): this;
  // 文本
  drawText(text: string, x: number, y: number, textStyle?: TextStyle): this;

  // 绘制路径
  moveTo(x: number, y: number): this;
  lineTo(x: number, y: number): this;
  // 绘制任意数量控制点的贝塞尔曲线，指定 t 参数，绘制一定曲线阶段，accuracy 参数指定精度
  bezierCurveTo(controlPoints: number[], t?: number, accuracy?: number): this;
  closePath(): this;
  // 开始新路径
  beginPath(): this;
  // 清空路径
  clearPath(): this;
  // 开始剪切
  beginClip(): this;
  // 结束剪切
  endClip(): this;

  // 设置遮罩，将另一个图案对象作为遮罩
  // x、y、width、height，设置遮罩作用区域。type，设置遮罩的合成方式
  setMask(x: number, y: number, width: number, height: number, graphics: Graphics, type?: GlobalCompositeOperation): this;
}

生命周期

每个图案对象 Graphics（Group）都具有生命周期，以便在特定的时机执行特定的操作。

const s = new QxCanvas.Graphics()
s.onBeforeMount((item) => {
  console.log("before mount");
})
  .onMounted((item) => {
    console.log("mounted");
  })
  .onBeforeRender((item, renderer) => {
    console.log("before render");
  })
  .onRendering((item, renderer) => {
    console.log("rendering");
  })
  .onRendered((item, renderer) => {
    console.log("after render");
    app.stage.remove(s);
  })
  .onBeforeUnmount((item) => {
    console.log("before unmount");
  })
  .onUnmounted((item) => {
    console.log("unmounted");
  });

顺序如下：

onBeforeMount：挂载到父节点前触发。
onMounted：挂载到父节点后触发。
onBeforeRender：每帧渲染前触发。
onRendering：每帧渲染时触发，此时节点自身已经渲染完毕，但子节点还未渲染。
onRendered：每帧渲染后触发，此时节点及其子节点都已经渲染完毕。
onBeforeUnmount：从父节点移除前触发。
onUnmounted：从父节点移除后触发。

案例

使用 qx-canvas 实现一些简单的案例。

有了渲染引擎，写这些小Demo就非常方便且简单了。

绘画板

可以选择画笔颜色的绘画板。

const color = document.querySelector("#color") as HTMLInputElement;

const s1 = new QxCanvas.Graphics();

app.stage.add(s1).addEventListener("mousedown", (e) => {
  s1.beginLine({ width: 2, color: color.value });
  const onMove = (e: any) => {
    s1.lineTo(e.global.x, e.global.y);
  };
  app.stage.addEventListener("mousemove", onMove);
  app.stage.addEventListener(
    "mouseup",
    () => {
      app.stage.removeEventListener("mousemove", onMove);
    },
    { once: true }
  );
});

任意图形拖动

使用 setPosition 设置位置偏移量。

a.addEventListener("mousedown", (e) => {
  const mouseDownPoint = e.global.clone();
  const { x, y } = a.transform.position;
  const onMove = (e: any) => {
    const movePoint = e.global.clone();
    const dx = movePoint.x - mouseDownPoint.x;
    const dy = movePoint.y - mouseDownPoint.y;
    a.setPosition(x + dx, y + dy);
  };
  app.stage.addEventListener("mousemove", onMove);
  app.stage.addEventListener(
    "mouseup",
    () => {
      app.stage.removeEventListener("mousemove", onMove);
    },
    { once: true }
  );
});

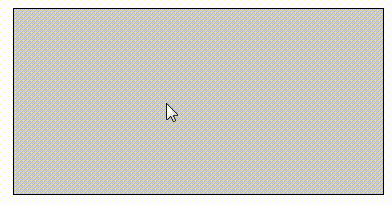

刮刮乐

利用遮罩和自由绘画实现。

const mask = new QxCanvas.Graphics().beginLine({ width: 12 });

const bg = new QxCanvas.Graphics()
  .beginFill({ color: "#ccc" })
  .drawRect(0, 0, app.canvas.width, app.canvas.height)
  .setMask(0, 0, app.canvas.width, app.canvas.height, mask, "destination-out")
  .addEventListener("mousedown", (e) => {
    mask.moveTo(e.global.x, e.global.y);
    const onMove = (e: any) => {
      mask.lineTo(e.global.x, e.global.y);
    };
    bg.addEventListener("mousemove", onMove);
    bg.addEventListener("mouseup", () => {
      bg.removeEventListener("mousemove", onMove);
    });
  });

app.stage.add(bg);
